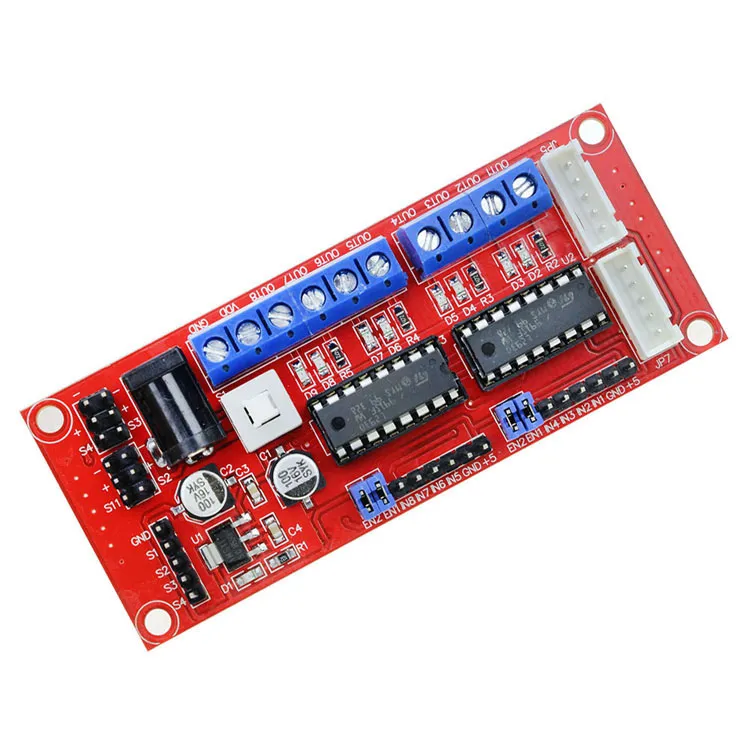

Produktbeschreibung

• Das Antriebsmodul kann direkt vier Gleichstrommotoren mit Allradantrieb auf dem Fahrgestell Ihrer Wahl antreiben. Antriebsbatterie, Motorstrom bis zu 1A Smart Car, nur vier 100-300mA reichen aus, um die Steuerungsanforderungen zu erfüllen. Beim Verlassen der Road-Schrittmotorschnittstelle kann der Road-Fünfleiter-Vierphasen-Schrittmotor oder der Road-Zweiphasen-Vierleiter-Schrittmotor angetrieben werden, der sich sehr gut für die präzise Steuerung des Bedarfs eignet.
• Es gibt die entsprechende Schnittstelle, die direkt an das Lenkgetriebe, die Infrarot-Hindernisvermeidung und andere Peripheriegeräte angeschlossen werden kann. Während Sie die Ladeschnittstelle verlassen, bewegen Sie die Hände in das Ladegerät, um die wiederaufladbaren Batterien aufzuladen. Sehr angenehm!
• Das Quad-DC-Motortreibermodul verwendet den originalen neuen L293D-Chip von ST, SMT und hohe Prozessstabilität, die Verwendung hochwertiger Aluminium-Elektrolytkondensatoren und die Schaltungsstabilität. Der 4-Wege-3-16-V-Gleichstrommotor kann direkt angetrieben werden und bietet eine 5-V-Ausgangsschnittstelle (Eingang niedrig wie 6 V). Sie können das 5-V-Mikrocontroller-Schaltkreissystem mit Strom versorgen (geringer Welligkeitsfaktor) und die 3,3-V-MCU-ARM-Steuerung unterstützen kann leicht die Geschwindigkeit und Richtung des Gleichstrommotors steuern, kann auch den 2-Phasen-Schrittmotor und den 5-Draht-4-Phasen-Schrittmotor steuern. 4 Auto, Smart Car unverzichtbares Werkzeug.
• Treiberchips: L293D Dual-H-Brücke-DC-Motortreiberchip
• Getauchter Teil des Klemmenversorgungsbereichs Vs: +5 V ~ +16 V; B. die Notwendigkeit, die Stromversorgung innerhalb der Platine zu übernehmen, der Versorgungsbereich Vs: 6V bis 16V
• Antriebsanteil des Spitzenstroms Io: 1A
• Logischer Teil des Betriebsstrombereichs: 0 ~ 36 mA
• Steuersignal-Eingangsspannungsbereich (IN1 IN2 IN3 IN4IN5 IN6 IN7 IN8):
• Niedriger Pegel: -0,3 V VIN 1,5 V
• Hoher Pegel: 2,3 V Vin Vss
• Eingangsspannungsbereich des Freigabesignals (EN1 EN2EN3 EN4):
• Niedriger Pegel: -0,3 Vin 1,5 V (Steuersignal ist ungültig)
• Hoher Pegel: 2,3 V Vin Vss (Steuersignal)
• Maximaler Stromverbrauch: 20W (Temperatur T = 75°C).
• Lagertemperatur: -25 °C bis +130 °C
• Treiberplatinengröße: 37 mm * 90 mm
• Weitere Erweiterungen: Steuerung der Fahrtrichtungsanzeiger, Logikteil der Platte zur Aufnahme der Stromschnittstelle.
